在現代科技飛速發展的今天，任意波形發生器（Arbitrary Waveform Generator，簡稱 AWG）作為一種關鍵的測試測量設備，在眾多領域發揮著至關重要的作用。它能夠生成各種復雜且精確的波形信號，為科研、工業生產、通信等提供了強大的支持。那么，任意波形發生器究竟是什么？它的原理又是怎樣的呢？

一、任意波形發生器的定義與基本原理

任意波形發生器是一種能夠產生任意形狀和參數的電信號的儀器。與傳統的函數發生器只能產生幾種固定的波形（如正弦波、方波、三角波等）不同，AWG 可以根據用戶的需要，精確地生成幾乎任何想要的波形。

其工作原理基于數字信號處理技術。首先，用戶通過計算機軟件或者儀器面板設置所需波形的參數，如幅度、頻率、相位等。這些參數被轉化為數字信號，存儲在 AWG 的波形存儲器中。然后，波形存儲器中的數字信號經過數模轉換器（DAC）轉換為模擬信號。數模轉換器將離散的數字值轉換為連續的模擬電壓或電流信號，從而輸出所需的波形。

為了實現高精度和高分辨率的波形輸出，AWG 通常采用了先進的數字信號處理算法和高速數模轉換技術。例如，一些高端的 AWG 產品具有高達 16 位的垂直分辨率和數百兆赫茲的采樣率，能夠生成非常精細和準確的波形。

二、任意波形發生器的關鍵性能指標

 （一）采樣率

 采樣率是指 AWG 在單位時間內對輸入信號進行采樣的次數，單位通常為每秒千兆樣本數（GSa/s）。采樣率越高，AWG 能夠生成的信號頻率就越高，同時也能更準確地還原原始信號的細節。例如，一款采樣率為 2 GSa/s 的 AWG，理論上可以生成最高頻率為 1 GHz 的信號（根據奈奎斯特采樣定理，采樣率至少是信號最高頻率的兩倍）。

（二）垂直分辨率

垂直分辨率決定了 AWG 輸出信號的幅度精度，通常以位數表示，如 8 位、14 位、16 位等。位數越高，輸出信號的幅度精度就越高，能夠表示的電壓級別也就越多。例如，16 位的垂直分辨率可以表示 2^{16} = 65536 個不同的電壓級別，從而實現非常精細的幅度控制。

（三）存儲深度

 存儲深度是指 AWG 的波形存儲器能夠存儲的采樣點數。存儲深度越大，AWG 就能夠生成更長的波形或者具有更高復雜度的波形。例如，一個具有 1 GSa 存儲深度的 AWG 可以存儲長達 1 秒的 1 GSa/s 采樣率的波形信號。

（四）通道數

 通道數表示 AWG 能夠同時輸出的獨立波形信號的個數。多通道 AWG 可以同時輸出多個不同波形的信號，方便進行多通道測試和實驗。例如，在一些復雜的電子系統測試中，需要同時輸入多個不同頻率和幅度的信號，多通道 AWG 就能夠滿足這種需求。

三、任意波形發生器的應用領域

 （一）量子計算領域

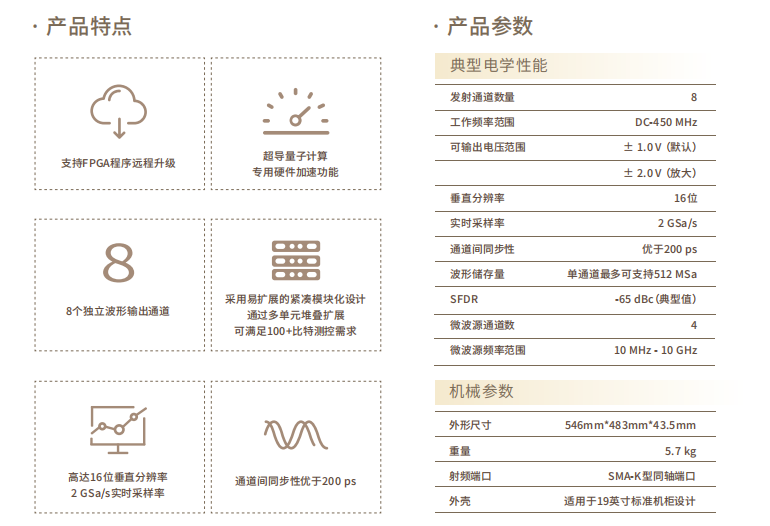

在量子計算中，任意波形發生器起著至關重要的作用。以量旋科技的超導量子計算機“大熊座”為例，其配套的 QCM - AWG - 2208A 任意波形發生器，擁有 8 個直流耦合的單端模擬輸出通道，在 DC - 450 MHz 的工作頻段內，每個輸出通道可提供高達 16 位垂直分辨率、2 GSa/s 實時采樣率的單端波形輸出，且輸出通道間同步性優于 200 ps。

該任意波形發生器可輕松應對超導、離子阱、硅基、冷原子、核磁等量子計算測控場景的復雜波形需求，實現對量子比特更快、更準、更便捷的操控。在雷達、電子順磁共振等科研領域也可以作為通用高性能任意波形發生器獨立使用。

（二）通信領域

在現代通信系統中，任意波形發生器被廣泛用于測試和驗證各種通信設備和系統。例如，在 5G 通信的研發和測試過程中，AWG 可以生成各種復雜的調制信號，如 QAM（正交幅度調制）、OFDM（正交頻分復用）等，用于測試基站、終端設備等的性能。此外，在衛星通信、光纖通信等領域，AWG 也可以用于生成各種模擬信號，進行信號傳輸質量測試和系統調試。

（三）電子電路設計與測試

在電子電路的設計和測試過程中，任意波形發生器是一個不可或缺的工具。工程師可以使用 AWG 生成各種測試信號，對電路的性能進行評估和優化。例如，在設計放大器、濾波器等電路時，可以通過輸入不同頻率和幅度的信號，測量電路的輸出響應，從而確定電路的性能參數。此外，在故障診斷方面，AWG 也可以用于生成特定的測試信號，幫助工程師快速定位電路中的故障點。

 （四）科研領域

在物理學、化學、生物學等科研領域，任意波形發生器也有著廣泛的應用。例如，在物理學研究中，AWG 可以用于生成各種高精度的電信號，用于粒子加速器、核磁共振等設備的控制和測試。在化學研究中，AWG 可以用于生成特定的電化學信號，用于研究電極反應過程。在生物學研究中，AWG 可以用于生成生物電信號，用于研究神經細胞的電活動等。

四、任意波形發生器的發展趨勢

隨著科技的不斷發展，任意波形發生器也在不斷演進。未來，AWG 將朝著更高性能、更智能化、更便攜化的方向發展。

（一）更高性能

未來的 AWG 將不斷提高采樣率、垂直分辨率和存儲深度等性能指標，以滿足更復雜的應用需求。例如，在高速通信和量子計算等領域，需要更高采樣率和更高垂直分辨率的 AWG 來生成更精確的信號。

（二）更智能化

AWG 將具備更強大的智能功能，如自動波形生成、智能故障診斷等。用戶可以通過簡單的設置，讓 AWG 自動生成所需的波形信號，并且在測試過程中自動檢測和診斷可能出現的問題。

（三）更便攜化

隨著半導體技術和電池技術的發展，未來的 AWG 將更加小型化和便攜化，方便用戶在野外、現場等環境下進行測試和使用。

任意波形發生器作為一種重要的測試測量設備，在眾多領域都有著廣泛的應用。了解其原理、性能指標和應用領域，有助于我們更好地利用這一工具，推動科技的發展和進步。隨著技術的不斷創新，相信任意波形發生器將在未來發揮更加重要的作用。
